Молниезащита и заземление каркасного дома: когда обязательны и как устроены

Молниезащита каркасного дома — тема, которую обычно вспоминают либо перед стройкой, либо после первой грозы, когда во время удара молнии в соседнее дерево выходит из строя техника в доме. Дом из дерева горит быстрее кирпичного, а лёгкая конструкция каркасника не создаёт того «естественного» заземляющего контура, который случайно образует фундамент из металлической арматуры в монолитном доме.

Если коротко: молниезащита по закону обязательна не всегда, а заземление — нужно практически всегда и без исключений, потому что без него небезопасна любая электропроводка в доме.

Содержание:

Молниезащита и заземление — разные вещи с разными задачами

Первая путаница, с которой сталкивается почти каждый заказчик: заземление и молниезащита — это не одно и то же, хотя оба контура иногда физически объединяют в один. Заземление отводит в землю токи утечки от бытовой электропроводки — если стиральная машина пробивает на корпус, именно заземление не даёт человеку получить удар током. Молниезащита решает другую задачу: принимает на себя прямой удар молнии и уводит гигантский импульсный ток мимо конструкций дома и людей внутри него.

Работают оба контура по схожему принципу — металл в земле рассеивает ток в грунте. Но токи разные по характеру: заземление рассчитано на рабочие и аварийные токи сети, молниезащита — на кратковременный, но огромный импульс в десятки тысяч ампер. Отсюда и разные требования к сечению проводников, глубине залегания и материалам.

Важно: заземление электроустановки в жилом доме требуется практически всегда по правилам устройства электроустановок (ПУЭ, глава 1.7), независимо от материала стен. Молниезащита — решение, которое принимается по расчёту риска для конкретного участка.

Когда молниезащита каркасного дома обязательна

Здесь работает логика оценки риска, а не жёсткого перечня «всем ставить».

Действующая инструкция по устройству молниезащиты зданий и сооружений (СО 153-34.21.122-2003) относит жилые дома высотой до 60 метров к так называемым «обычным объектам», для которых устройство молниезащиты не обязательно по умолчанию, а определяется оценкой риска для конкретного участка.

На что смотрят при такой оценке:

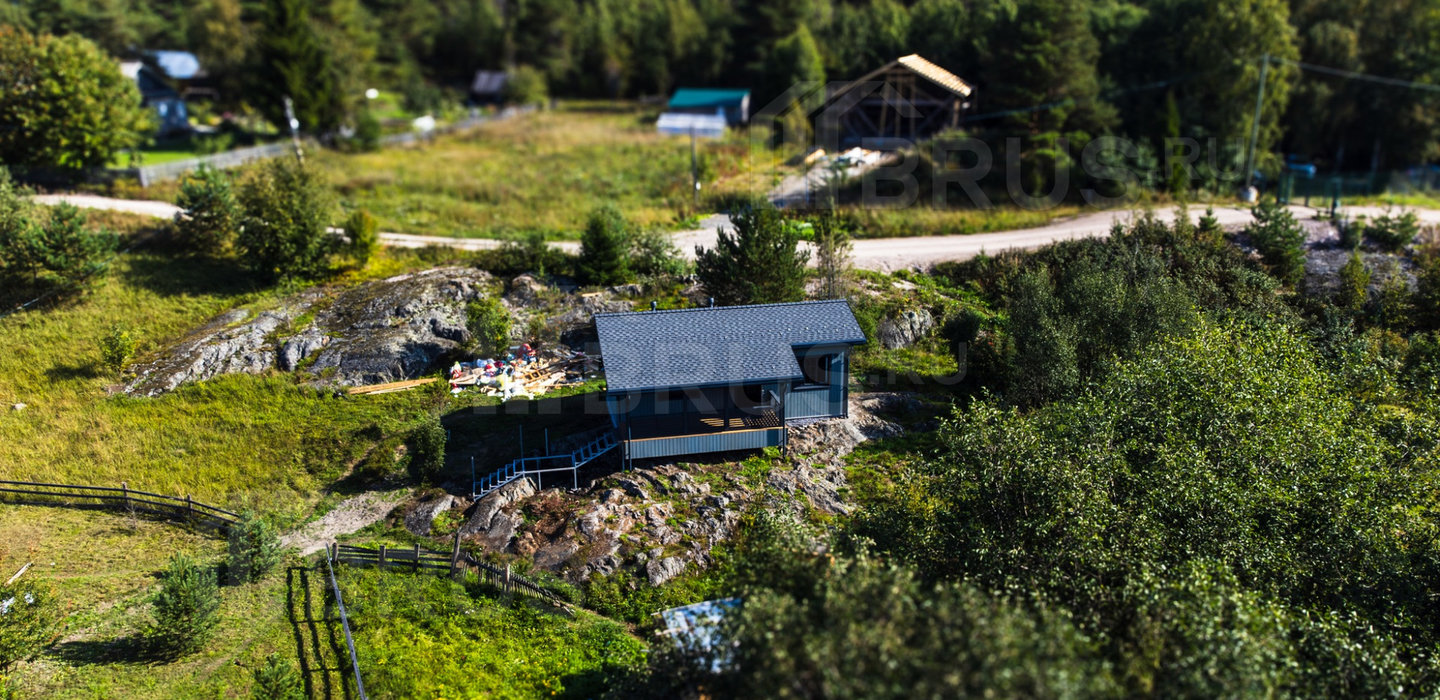

Высота дома и рельеф участка — дом на открытом возвышении или холме статистически чаще принимает удар, чем строение в низине среди высоких деревьев;
Интенсивность грозовой деятельности в регионе — среднегодовая продолжительность гроз существенно различается по территории России, в южных и центральных регионах она выше, чем на севере;
Наличие рядом высоких объектов — отдельно стоящее дерево или мачта связи неподалёку частично берёт удар на себя, снижая риск для дома;
Ценность и уязвимость содержимого — дом с большим количеством встроенной электроники и систем умного дома логичнее защитить, чем дачный домик без сложных систем.

Значит ли это, что каркасный дом можно не защищать вовсе? Нет — деревянная конструкция горит быстрее кирпичной при прямом попадании, и даже при небольшой вероятности удара последствия для каркасника серьёзнее, чем для каменного дома. Поэтому на практике молниезащиту чаще рекомендуют, чем пропускают, особенно для домов на открытых участках.

Из чего состоит контур заземления

Заземляющий контур — это система, которая физически соединяет корпуса электроприборов и щиток дома с землёй через металлические электроды. Устройство простое, если разобрать его на элементы:

Вертикальные электроды — стальные или омеднённые штыри длиной 1,5–3 метра, забитые в грунт; их количество и длина зависят от сопротивления грунта, которое измеряется на этапе проектирования;
Горизонтальная полоса — металлическая шина, соединяющая электроды между собой в единый контур, обычно закладывается на глубине 0,5–0,8 метра;
Заземляющий проводник — кабель, который идёт от контура к главной заземляющей шине в электрощитке дома;
Главная заземляющая шина (ГЗШ) — точка сборки в щитке, откуда заземление расходится по всем группам электропроводки дома.

TN-C-S — схема, которая сейчас стандартна для частного домостроения: часть пути от подстанции идёт по совмещённому нулевому и заземляющему проводнику, а на вводе в дом происходит их разделение через собственный контур заземления.

Молниеприёмник и токоотвод: как работает защита от прямого удара

Если решение о молниезащите принято, система состоит из трёх функциональных частей, и понимание физики каждой помогает не переплачивать за лишнее.

Молниеприёмник — самая высокая точка системы, металлический стержень, трос или сетка на кровле, которая физически принимает удар молнии на себя вместо конструкций дома. Токоотвод — проводник, который ведёт принятый заряд вниз по фасаду дома к заземлению, минуя жилые помещения. Заземлитель молниезащиты — отдельный контур в грунте, рассчитанный именно на импульсный ток, часто выполняется независимо от рабочего заземления электроустановки, хотя иногда их объединяют по расчёту специалиста.

Для каркасного дома токоотвод крепится к фасаду снаружи, а не проходит внутри стены — это принципиальный момент. Импульсный ток молнии способен вызвать искрение и нагрев в местах контакта, и прокладка токоотвода внутри лёгкой деревянной конструкции с утеплителем — прямой риск возгорания. Крепление выполняется на держателях с зазором от обшивки, чтобы исключить прямой контакт с горючими материалами стены.

Монтаж заземляющего контура на участке

Классическая схема монтажа — треугольник или прямая линия из трёх вертикальных электродов, соединённых горизонтальной полосой, на расстоянии не ближе 1 метра от фундамента дома. Последовательность работ выглядит так:

Расчёт удельного сопротивления грунта — влияет на количество и длину электродов;
Разметка контура на участке с соблюдением отступа от фундамента и коммуникаций;
Забивка вертикальных электродов на расчётную глубину;
Сварка или болтовое соединение электродов горизонтальной полосой;
Прокладка заземляющего проводника от контура к вводу в дом;
Измерение фактического сопротивления растеканию тока после монтажа.

Последний пункт — не формальность. Нормативное значение сопротивления заземляющего устройства по ПУЭ дифференцировано в зависимости от мощности установки: для большинства частных домов ориентир — 4–10 Ом, точное значение определяется проектом, и без контрольного измерения нельзя быть уверенным, что контур вообще работает как задумано. Грунт с высоким содержанием песка или сухая почва дают более высокое сопротивление, чем глинистый и влажный грунт, поэтому в песчаных регионах иногда приходится увеличивать число электродов или их длину сверх типовой схемы.

Особенности каркасного дома: на что обратить внимание

Возвращаясь к специфике именно каркасной технологии — здесь есть несколько нюансов, которые в кирпичном доме менее критичны.

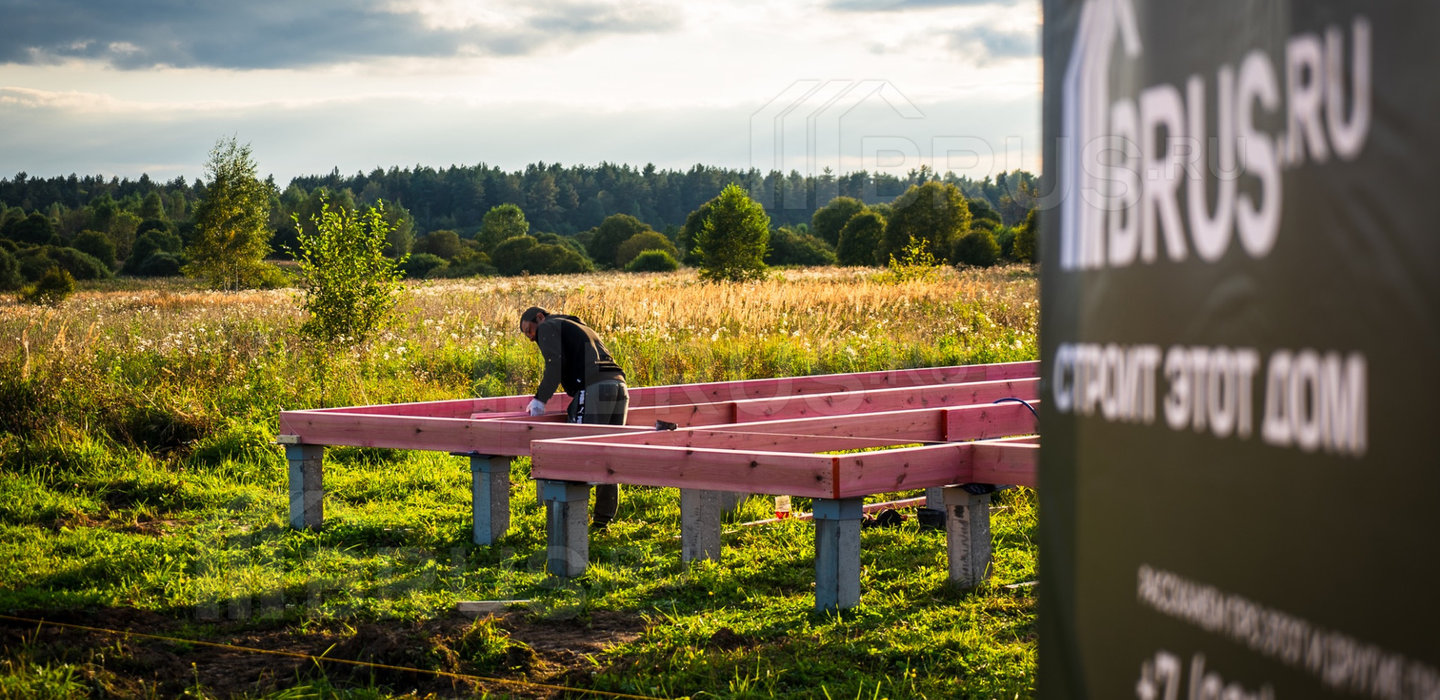

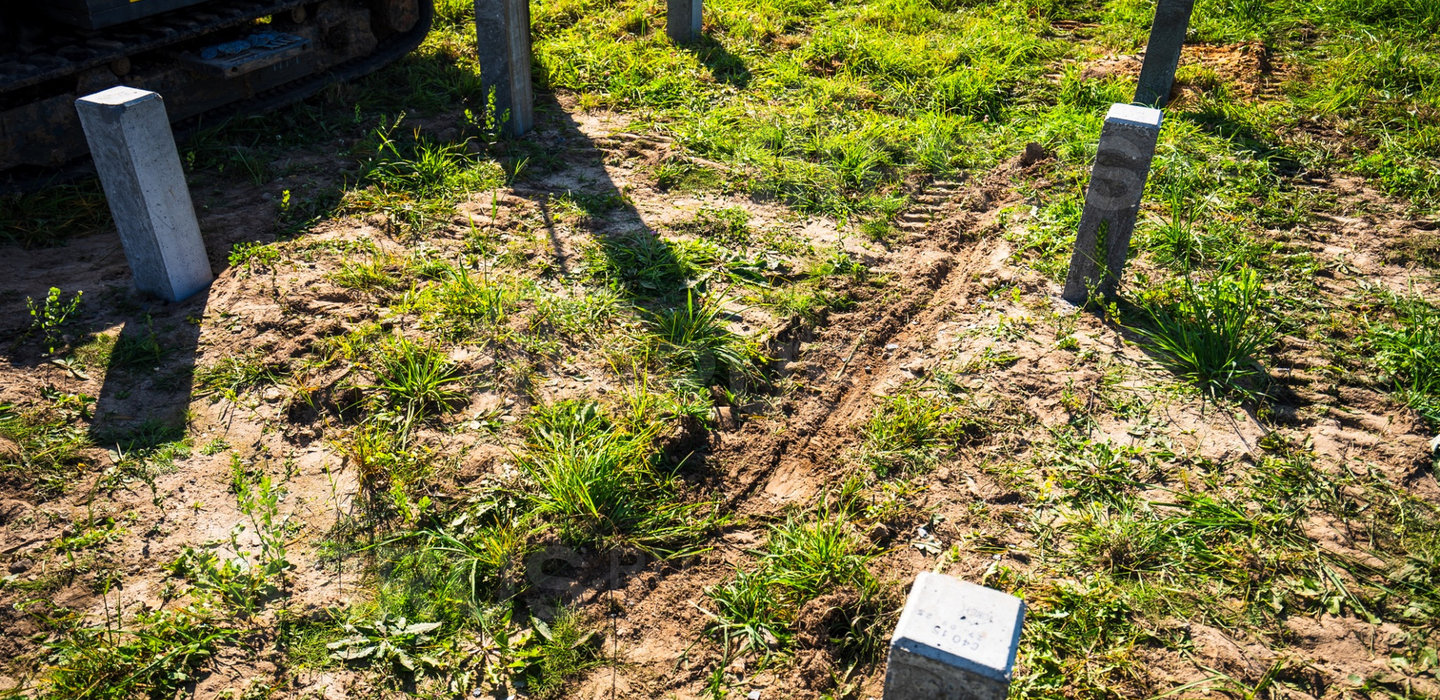

Во-первых, каркасные дома чаще ставят на свайный или столбчатый фундамент, где естественного заземлителя нет. Контур заземления для каркасника всегда нужно монтировать отдельно и полноценно, рассчитывать на естественное заземление через конструкции не стоит.

Во-вторых, ввод заземляющего и молниезащитного проводника в дом через стену требует такой же аккуратной герметизации прохода через пароизоляцию, как и любые другие инженерные коммуникации — иначе точка ввода становится источником продувания и конденсата в узле примыкания.

В-третьих, металлические элементы каркаса дома — если он выполнен с использованием металлопрофиля, а не только деревянных стоек — по расчёту иногда включают в систему уравнивания потенциалов, чтобы исключить накопление заряда на протяжённых металлических конструкциях.

Вердикт: заземление каркасного дома — не опция, а базовое требование безопасности электропроводки. Молниезащита — оправданное дополнение, особенно для домов на открытых участках или с насыщенной электроникой, и решение о ней стоит принимать по расчёту, а не по интуиции.

Ошибки, которые встречаются чаще всего

Бригады без профильного опыта регулярно допускают одни и те же промахи при устройстве контура:

забивают электроды слишком близко к фундаменту, без отступа — у фундамента грунт нарушен и осушен, сопротивление растеканию получается хуже расчётного;
экономят на количестве электродов, не проверив фактическое сопротивление грунта на участке;
пропускают контрольное измерение сопротивления после монтажа, полагаясь на «должно сработать»;
прокладывают токоотвод молниезащиты вплотную к горючей обшивке фасада без зазора;
забывают включить в контур металлические элементы кровли — водосточную систему, антенну, вентиляционные трубы, которые сами способны притянуть удар.

Контур, смонтированный на глаз без замера сопротивления, может формально существовать, но не выполнять свою защитную функцию вообще. Разница между рабочим и «для галочки» контуром заземления не видна глазами — она видна только на приборе при контрольном измерении.

Итог

Заземление нужно ставить всегда и без вопросов, это базовая безопасность дома вне зависимости от материала стен. Молниезащита — решение по расчёту, которое чаще оправдано для каркасника, чем нет, именно из-за скорости распространения огня по деревянной конструкции.

Грамотно спроектированные контуры не требуют внимания годами — они просто работают в фоновом режиме, пока однажды не понадобятся. Если дом ещё на стадии проекта, заложить заземление и молниезащиту заранее дешевле и проще, чем встраивать их в готовую конструкцию.

Часто задаваемые вопросы

Как понять, что заземление в доме работает правильно?

Единственный надёжный способ — контрольное измерение сопротивления растеканию тока специальным прибором после монтажа контура. Визуально оценить исправность заземления нельзя, поскольку электроды находятся под землёй и проверить их состояние на глаз невозможно. Такое измерение стоит заказывать у специалиста с поверенным оборудованием, а не полагаться на заверения монтажной бригады.

Можно ли объединить контур заземления и молниезащиты в один?

Технически можно, и на практике это часто делают для экономии материалов и площади участка. Решение должно приниматься по расчёту специалиста, поскольку токи разной природы предъявляют разные требования к сечению проводников и схеме соединения. Самостоятельное объединение без расчёта повышает риск, что при ударе молнии импульс попадёт в бытовую электросеть дома.

Нужна ли молниезащита, если рядом с домом растут высокие деревья?

Высокие деревья рядом частично снижают риск прямого удара в дом, поскольку статистически чаще принимают заряд на себя. Полностью риск это не исключает, особенно если деревья ниже конька крыши или расположены не со всех сторон участка. Итоговое решение о необходимости молниезащиты должно опираться на комплексную оценку участка, а не только на наличие соседних деревьев.

Как часто нужно проверять состояние заземляющего контура после монтажа?

Периодическую проверку сопротивления заземляющего устройства рекомендуется проводить не реже одного раза в несколько лет, а также после серьёзных земляных работ на участке рядом с контуром. Коррозия электродов, промерзание и пересыхание грунта со временем могут менять фактическое сопротивление системы. Плановая проверка обходится недорого по сравнению с риском неработающей защиты в момент, когда она реально понадобится.
