Кондиционирование каркасного дома: монтаж сплит-системы в лёгких стенах — крепление, трасса, шум

Кондиционирование каркасного дома — задача, которая на бумаге выглядит проще, чем в кирпичном коттедже, а на деле часто оборачивается трещинами на фасаде и гулом в спальне по ночам. Дело в массе стены. Там, где кирпичная кладка просто гасит вибрацию своим весом, каркасная обшивка её усиливает, как мембрана барабана.

Короткий ответ: сплит-систему в каркасном доме монтируют не «куда удобнее», а строго в несущую стойку, с виброразвязкой и продуманной трассой — иначе тихий кондиционер превратится в источник вечернего раздражения.

Содержание:

Почему каркасный дом требует иного подхода к кондиционированию

Разница между кондиционированием каменного и каркасного дома — в том, что держит стену. В кирпичном доме несущая масса измеряется тоннами на квадратный метр, и любая вибрация от компрессора наружного блока просто растворяется в этой массе. Каркасная стена — это, по сути, тонкий деревянный скелет, обшитый листовым материалом с двух сторон, а между обшивками — воздух и утеплитель. Стена лёгкая, и лёгкая стена резонирует.

Отсюда правило номер один: наружный блок сплит-системы крепится не «к стене» в общем смысле, а к конкретной вертикальной стойке каркаса, которая способна нести нагрузку. Шаг стоек и требования к узлам крепления деревянных элементов каркаса регламентируются нормативной базой по каркасному домостроению — в частности, СП 31-105-2002. Прямого навесного оборудования вроде кондиционеров этот документ не касается, но общий принцип очевиден: нагрузку принимает несущий элемент, а не обшивка. Игнорировать это — значит через год-два получить трещину по шву обшивки или вибрирующий на весь двор блок.

Вердикт: каркасный дом можно и нужно кондиционировать, но проект инженерных систем стоит продумывать ещё на стадии каркаса, а не после сдачи объекта.

Устройство лёгкой стены: что скрывается за обшивкой

Чтобы понять, куда крепить кронштейн, полезно представить стену каркасного дома как слоёный пирог. Снаружи — скандинавская фасадная доска или иная облицовка, под ней вентзазор, дальше ветрозащита: мы используем древесноволокнистые плиты Белтермо 25 мм. Потом слой утеплителя между стойками, пароизоляция и, наконец, внутренняя обшивка — гипсокартон или имитация бруса. Толщина утеплителя обычно 150–200 мм, сама стойка — толщиной 45 мм.

Проблема в том, что снаружи вся эта конструкция выглядит однородной плоскостью. На глаз не видно, где именно внутри проходит стойка, а где — пустота с утеплителем. Поэтому монтажники, которые бурят наугад, регулярно попадают либо в пустоту (и тогда дюбель просто проворачивается в утеплителе), либо задевают уже проложенные внутри коммуникации — электропроводку или трубы отопления.

Профессиональный подход: поиск стойки стенным сканером или детектором скрытой проводки, либо по чертежам каркаса, которые должны сохраняться у застройщика после сдачи дома. Никаких сюрпризов — если знать точку крепления заранее.

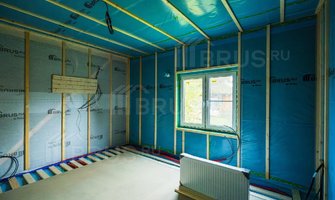

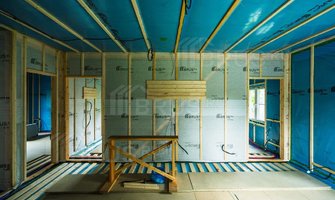

В идеале закладные из доски или фанеры делают заранее — под всё, что потом вешается на стену: кухню, телевизор, инженерное оборудование, кондиционер. Тогда вопрос поиска стойки не возникает вообще.

Крепление наружного блока: куда бить дюбель

Наружный блок сплит-системы весит от 25 до 45 кг в зависимости от мощности, и это статическая нагрузка, к которой добавляется динамическая — вибрация компрессора при работе. Кронштейн крепится сквозным крепежом в стойку каркаса, а не в обшивку.

Как это работает на практике:

Сквозные шпильки или мощные саморезы — проходят через наружную облицовку и обшивку и вкручиваются непосредственно в стойку;
Проставочные втулки — проходят вентзазор между облицовкой и обшивкой, чтобы кронштейн не деформировал облицовку при затяжке;
Виброгасящие шайбы или резиновые прокладки — устанавливаются между кронштейном и стеной, чтобы вибрация компрессора не передавалась напрямую в каркас.

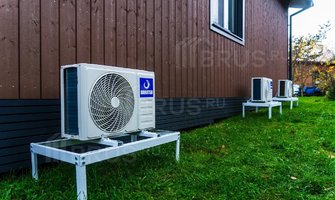

Если в месте установки стойки нет — а планировка иногда этого требует — используют напольную стойку-подставку для наружного блока, которая полностью разгружает стену от нагрузки. Это дороже по монтажу, но снимает вопрос вибрации в принципе.

Честно: экономия на проставках и виброгасителях — самая частая причина, по которой через сезон-два владелец каркасного дома слышит гул компрессора через стену спальни.

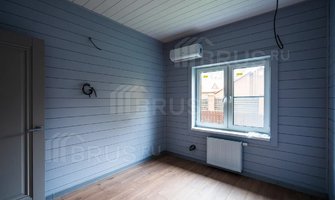

Внутренний блок на лёгкой перегородке

С внутренним блоком ситуация мягче: он весит 6–10 кг и почти не передаёт вибрацию в стену. Шум у него другой природы — от вентилятора, и от конструкции стены он не зависит. Но и здесь есть нюанс: внутренние перегородки каркасного дома часто выполняются по той же технологии, что и наружные стены — стойка, обшивка гипсокартоном с двух сторон, минимальное заполнение.

Крепёжная пластина внутреннего блока должна попадать хотя бы в одну-две стойки, а не держаться только на дюбелях в гипсокартоне. Если перегородка узкая и стойки расположены неудобно, между ними закладывают деревянную закладную доску — ещё до зашивки стены, чтобы пластине было за что держаться.

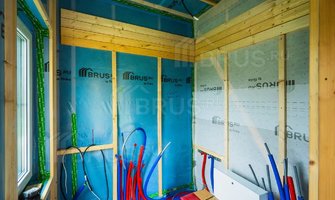

Отдельный вопрос — расположение блока относительно проходящей внутри перегородки трассы фреонопровода и дренажа. Их закладывают заранее, ещё до зашивки стены гипсокартоном, иначе придётся штробить готовую отделку, что для каркасной конструкции нежелательно в принципе — штроба ослабляет и без того тонкий слой обшивки.

Прокладка трассы через утеплитель и пароизоляцию

Трасса сплит-системы — медные трубки фреонопровода, дренажная трубка и питающий кабель — должна пройти сквозь стену от внутреннего блока к наружному. В кирпичном доме это одно отверстие с перфоратором. В каркасном доме — операция, которая при небрежном исполнении разрушает всю логику утепления.

Ключевая проблема — пароизоляция. Она защищает утеплитель от влаги, поступающей изнутри дома, и любой непроклеенный проход через неё становится мостиком холода и точкой конденсата внутри стены. Технология правильного прохода:

отверстие делается сверлом по расчётному диаметру гильзы, без запаса «на всякий случай»;
в отверстие устанавливается пластиковая гильза-проходка;
зазор между гильзой и трубками заполняется монтажной пеной или специальным уплотнителем;
место прохода через пароизоляцию проклеивается лентой, специально предназначенной для герметизации примыканий.

Точка утечки пара — это будущая плесень внутри стены, которую вы не увидите годами, пока не начнёт пахнуть сыростью в углу комнаты. Практика эксплуатации каркасных домов показывает: переувлажнение утеплителя чаще всего связано именно с непрофессионально выполненными проходами инженерных коммуникаций через стену — трассы кондиционера в этом смысле не исключение.

Важно: трасса снаружи после прохода через стену закрывается пластиковым коробом — это не только эстетика, но и защита медных трубок от ультрафиолета и осадков, которые со временем разрушают теплоизоляцию трассы.

Вибрация и шум: откуда берутся и как их гасить

Возвращаясь к главному — почему каркасный дом «звучит» иначе. Деревянный каркас передаёт колебания вдоль стоек и по обшивке гораздо эффективнее, чем массивная кладка. Компрессор наружного блока работает с определённой частотой вибрации, и если эта частота совпадает с резонансной частотой участка стены, звук усиливается, будто вы поставили динамик прямо в конструкцию дома.

Обречён ли кондиционер в каркасном доме шуметь? Нет, если соблюдены три условия:

Крепление через виброгасящие прокладки — уже упомянутые резиновые или полимерные шайбы между кронштейном и стойкой;
Достаточное расстояние от блока до спальных и жилых помещений — по возможности блок выносится на угол дома, а не под окно спальни;
Использование малошумных моделей компрессора — инверторные системы работают на переменных оборотах и создают менее резкий, более равномерный фоновый шум, который субъективно воспринимается тише при том же уровне в децибелах.

Для внутреннего блока актуальна другая проблема — резонанс корпуса самого прибора при контакте с лёгкой перегородкой. Здесь помогает та же виброразвязка на монтажной пластине и правильная затяжка креплений без перекоса корпуса.

Ошибки монтажников: чего не должно быть в смете

Бригады, которые берутся за монтаж сплит-системы «по фотографии из интернета», обычно проходят мимо всех перечисленных нюансов — и это объяснимо: технологию монтажа в кирпичной стене они знают, а специфику каркасника — нет. Типичный набор ошибок выглядит так:

крепление кронштейна саморезами в обшивку без поиска стойки;
отсутствие проставочных втулок и виброгасителей;
проход трассы через стену без гильзы и без проклейки пароизоляции;
штробление готовой перегородки под трассу постфактум;
расположение блока прямо под окном спальни без учёта резонанса.

Каждый из этих пунктов по отдельности кажется мелочью. Вместе они дают дом, где через год приходится либо переделывать монтаж, либо мириться с гулом и рисковать состоянием утеплителя. Конструкция каркасного дома не прощает приблизительности.

Итог

Кондиционирование каркасного дома не сложнее, чем любого другого, но требует понимания, где проходит стойка, как устроена пароизоляция и почему лёгкая стена — это не недостаток, а просто другая физика, с которой нужно работать иначе.

Правильно спроектированная и смонтированная система прослужит десятилетия без трещин на фасаде и лишнего шума в доме. Разница между «правильно» и «на глаз» здесь измеряется не деньгами на монтаже, а спокойствием следующих лет жизни в доме.

Часто задаваемые вопросы

Можно ли устанавливать кондиционер на каркасный дом сразу после его постройки?

Да, но лучше согласовать место крепления наружного блока ещё на этапе проектирования каркаса, чтобы монтажники точно знали расположение несущих стоек. Если дом уже построен, точки крепления определяются стенным сканером или по сохранившимся чертежам застройщика. Никаких технологических ограничений по срокам после завершения строительства нет.

Нужна ли отдельная подставка для наружного блока или можно крепить только на стену?

Подставка нужна, если в нужном месте стены нет несущей стойки или если владелец хочет полностью исключить передачу вибрации на каркас дома. Напольная стойка разгружает стену от статической и динамической нагрузки одновременно. Это особенно актуально для мощных сплит-систем и мульти-сплит комплексов с тяжёлым компрессорным блоком.

Почему кондиционер в каркасном доме иногда гудит сильнее, чем в кирпичном?

Дело в резонансе: лёгкая обшивка каркасной стены передаёт вибрацию компрессора активнее, чем массивная кирпичная кладка. Решается это виброгасящими прокладками между кронштейном и стойкой, а также выбором инверторной модели с более равномерной работой компрессора. При соблюдении технологии монтажа разница в шуме между каркасным и каменным домом становится практически незаметной.

Как защитить утеплитель стены от влаги при прокладке трассы кондиционера?

Отверстие под трассу выполняется по расчётному диаметру с установкой пластиковой гильзы, а место прохода через пароизоляционную плёнку герметично проклеивается специальной лентой. Это исключает образование мостика холода и попадание пара из помещения в толщу утеплителя. Непрерывность пароизоляционного контура — обязательное условие долговечности стены.

Сколько времени занимает монтаж сплит-системы в каркасном доме по сравнению с кирпичным?

Монтаж в каркасном доме обычно занимает немного больше времени из-за необходимости точного поиска стоек и аккуратной работы с пароизоляцией. Разница обычно составляет несколько часов в пределах одного рабочего дня. При этом итоговая надёжность узла крепления и трассы получается выше, чем при спешном монтаже без учёта особенностей лёгкой конструкции.
