Архитектура и физика каркасного дома: полный технический разбор

Забудьте про «коробочки на скорую руку». Современный каркасный дом — это высокоточный инженерный организм, где каждая балка
и мембрана знают свою работу. Если бревенчатый сруб — это монолитный богатырь, то каркасник — швейцарский армейский нож: легкий,
модульный и невероятно эффективный. Весь секрет в разделении функций: каркас несет вес, утеплитель хранит тепло.

Содержание:

Фундаментальные принципы каркасной системы

Разделение функций: несущий остов и теплозащитная оболочка

В кирпичной стене один материал и держит, и утепляет. В каркаснике задачи разделены, в этом и есть главная инженерная хитрость. Конструктив (стойки, обвязки, диагональные укосины, скандинавский ригель) отвечает за пространственную жесткость и несет вес. А вся термическая эффективность ложится на утеплитель и защитные мембраны. Это как космический скафандр: внутренний каркас держит форму, а многослойная оболочка защищает от среды. Такое разделение позволяет достичь высокой энергоэффективности при минимальной толщине стены.

Проектирование и монтаж силового каркаса

Это скелет дома. Соберешь криво — будет шататься. Выверишь до миллиметра — получишь монолит.

Геометрическая жесткость: стойки, обвязки и укосины

Собирается каркас из вертикальных стоек, горизонтальных балок (обвязок) и диагональных связей (укосин), которые не дают конструкции «играть» под нагрузкой.

Шаг стоек — расстояние между вертикальными стойками — обычно составляет 400 или 600 мм. Такой шаг соответствует стандартной ширине листов утеплителя и обшивки, что экономит материалы и упрощает монтаж.

Выбор материала: калиброванное дерево vs ЛСТК

А вот здесь уже философия. Что выбрать?

Параметр	Дерево камерной сушки	ЛСТК (легкие стальные тонкостенные конструкции)
Цена	Зависит от сорта и сушки	Значительно выше
Сложность монтажа	Проще, но требует навыка врубки и подгонки	Выше, нужен опыт работы с металлом
Теплопроводность	Низкая	Высокая
Усадка	Минимальна при влажности 12–14%	Отсутствует совсем

Вывод прост:

Если вы цените традиции и «дышащий» материал, ваш выбор — калиброванный пиломатериал. Если фанатеете от идеальной геометрии и нулевой усадки — смотрите в сторону ЛСТК. Но готовьтесь к битве с теплопроводностью стали.

Физика «пирога» стены: многослойная защита здания

А вот и сердце системы. Нарушишь порядок слоев — получишь бутерброд, с которого стекает масло, а сыр замерзает от холода. Правильный стеновой пирог выглядит так:

Внутренняя отделка — гипсокартон, вагонка или другие материалы.
Зазор для коммуникаций
Пароизоляционная пленка — защищает утеплитель от влажного тёплого воздуха из комнат

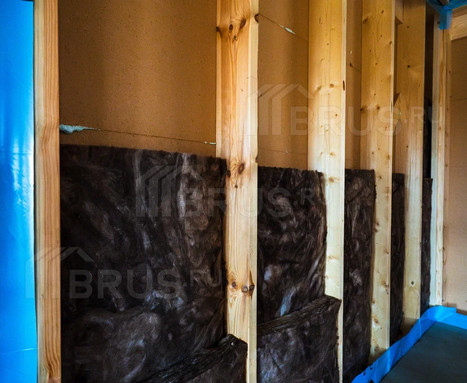

Несущий каркас с утеплителем внутри — основной теплоизоляционный слой. Это может быть базальтовая вата, пенополистирол, эковата и др. Качество утеплителя напрямую влияет на теплоту дома. Толщина утеплителя рассчитывается по СНиП для вашего региона.
Диффузионная ветрозащитная мембрана — выпускает влагу из утеплителя наружу, не пропускает внутрь атмосферную влагу и ветер.
Вентзазор — воздушная прослойка, которая позволяет влаге выветриваться из-под обшивки.
Наружная обшивка — OSB-плиты, ЦСП или фасадные панели.
Фасадная отделка

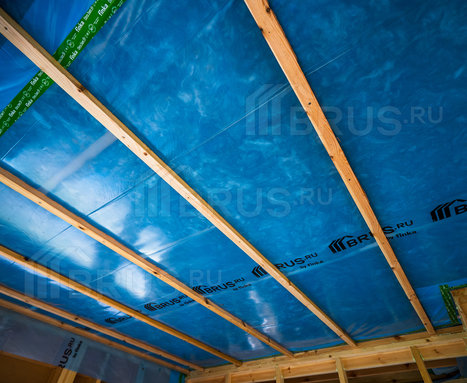

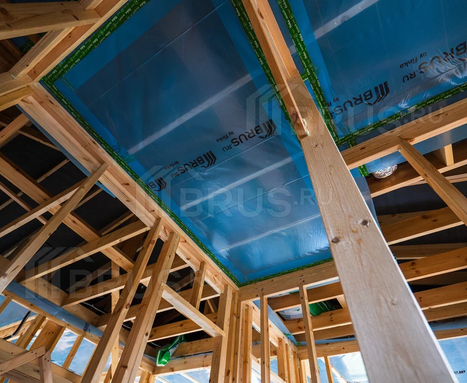

Пароизоляционный контур и герметичность

Слой из пароизоляционной пленки должен быть идеальным. Малейшая дыра — и теплый влажный воздух из ванной устремится в утеплитель. Дальше — намокание ваты и потеря ее свойств, а в перспективе — сырость, плесень на стенах и гниение деревянного каркаса.

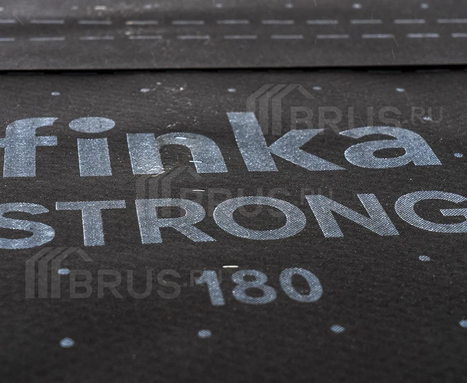

Ветровлагозащита и роль диффузионных мембран

Если пароизоляция не пускает пар внутрь, то супердиффузионная мембрана выпускает влагу наружу. Путать ее с пленкой — грубейшая техническая ошибка, которая сводит на нет всю работу по влагорегулированию.

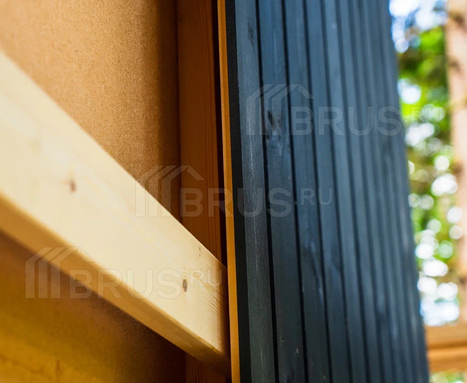

Вентиляционный зазор как обязательный элемент системы

Без него мембрана бесполезна. Это те самые 35–45 мм на рейках контробрешетки. Он создает тягу для вывода влаги. Нет зазора — мокнет обшивка, разрушается утеплитель.

Листать назад

Листать дальше

Зазор для коммуникаций

Пароизоляционная пленка

Каркас с утеплителем внутри

Диффузионная ветрозащитная мембрана

Вентзазор

Фасадная отделка

Управление влажностью и расчет точки росы

Почему намокает утеплитель: типичные ошибки монтажа

Точка росы — место, где пар становится водой. Утеплитель может намокать из-за дырявой пароизоляции, отсутствия вентзазора или неправильного материала. Эти ошибки мы не совершаем, и вам не советуем.

Современные вариации технологии: от СИП
до каркасно-щитовых систем

Базовая схема «стойки + утеплитель» породила несколько современных интерпретаций. Каждая решает свои задачи: ускорить процесс, повысить качество или добиться максимального тепла.

СИП-панели: готовые плиты из OSB и пенополистирола. Быстро и тепло.

Каркасно-щитовые дома: заводская сборка = скорость + качество + энергоэффективность.

Заключение: технология требует уважения

Каркасный дом — это про «точно и надежно». Здесь нет места «авось». Каждый узел и слой — результат расчетов на несущую способность и энергоэффективность. Технология щедро награждает за грамотность и жестоко мстит за халтуру. А наша задача — сделать так, чтобы физика дома работала на ваш комфорт.
